ST-70の改造

10年くらい前，ショップの店主の，自作アンプをきちんと評価できるためには，ひとつくらいレファレンスになるアンプを持っていた方が良い，とのコメントにしたがって，Dynaco ST-70を購入した．Made in Great Britain の文字の入ったEL34，GZ34が刺さったものだった．しばらくは100Vで使っていた．球がもったいないかと思い，途中からはGolden Dragon製と半々で使っていた．音質には特別な特徴や印象を感じることは無く，こんなものか･････程度に思っていた．使い勝手から見ると，

• 電源SWが後ろで面倒だし，むき出しのスライドスイッチでは心配，
• 通電状態を示すランプも欲しい．
• ゲインが高すぎて使いづらい．
• 電源トランスがかなり熱くなるし，うなりもある．
• 入力ピンジャックやSPターミナルが劣化してきた．

などが気になっていた．そのうちに，ノイズが出るようになり，7199を交換したりしたが，あまり効果がない．で，とうとう大改造することにした．

で，自分の都合と好みでこんな作戦をたてた．

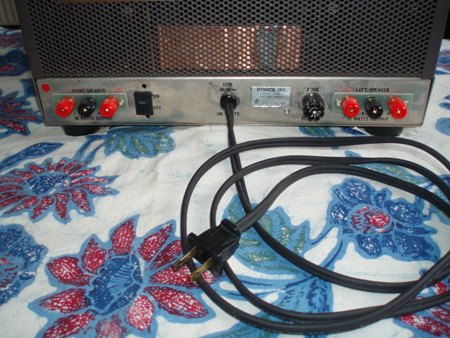

• 入力ピンジャック，SPターミナルを付け替える．方法は，エポキシ板を加工してベース板をつくり，これを介してシャーシに取り付ける．
• 電源SWの交換．もとの穴を少し広げて，ランプ入りのSWを取り付ける．電源コードをBelden製に交換
• 電源トランスの発熱を少しでも下げるため，出力管を手持ちのSOVTEC 6L6GC/5881WXTにする（ヒーター；6.3V 2A→6.3V 1.0A）．UL動作させて20Wくらいの出力をめざす．この球，UESUGIアンプで評判いいみたいなので（昔＠200円くらいで買った）．
• 前段はちょっとやってみたかった是枝氏発表の回路（管球王国No.5）．初段6EJ7，PK分割位相反転に12B4A．NFBは12db程度にする．

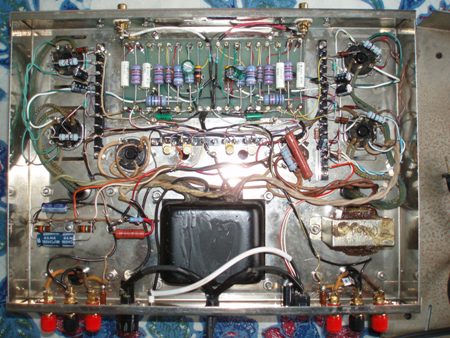

• ガラスエポキシで基盤をつくり，ターミナルを並べてCRを取り付ける．遊びでLEDを基盤に埋め込んで，発光させる．
• C-電源はセレンをやめてSiダイオード整流とする．出力管1本ずつバイアス調整できるようにする．

ざっとこんな按配．はじめはステップアップトランスで110Vに上げて，ヒーター電圧をkeepさせていたが，100V動作で調整して特に問題なさそうなので，今は100V動作にしている．

とりあえず作り上げたので，簡単に電気特性を確認（AC100V）．

• 裸ゲイン33.6db，NFB 8.8dbかかってトータルゲインは24.8db
  （このあと前段のB+を変更したので正確ではない）
• 最大出力約20W
• f特：0db at 10Hz～180kHz，ただし90kHzと150kHzに2dbのピーク
• なのでNF抵抗に0.0015ufをパラってピークを抑えた結果，80kHzで-3db，500kHzまでピークなし，きれいに減衰，となった．

いよいよの音出し．

改造前は，WE101Dのppを主に使っていた．それに比べて，なんだかまろやか，というかふっくらというか，柔らかというか，，，こんな感じの仕上がりとなった．いい感じである．好みからすると，熱いものがほとばしるような再生をしたいのであるが，仕事から戻って気持ちをリラックスさせるのであれば，こっちのほうが良いだろう．

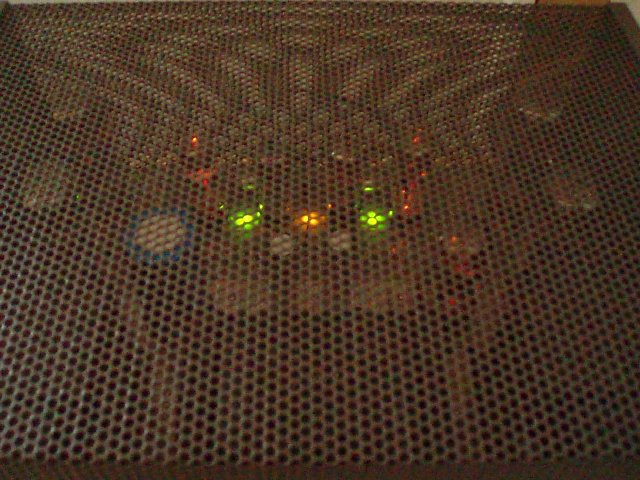

←明かりはいまひとつだったかな．PTはやっぱり熱くなる．また，片チャンネルで20W出すとB+がずいぶん下がる．Dynaco ST-70のPTでは大きな出力での連続使用は無理のように思う（家庭ではそんな必要はないが）．
