サブミニ管でヘッドフォンアンプ

　ちょっと人に頼まれて，ヘッドホン・アンプを作ることになった．“管球ファンなので球を使って，簡単で安く，あんまり凝らなくていいから“，とのご希望．U7あたりのSRPPや出力トランス式などが頭に浮かぶが，電源やらトランスやら考えると，結構なものになる．そこで以前netで見つけていた＊＊アンプで行こうかなどと検索していて，面白そうなキットをみつけた．オーストラリアのガレージメーカーらしきところが供給している代物．サブミニの直熱５極管レイセオン製JAN6418を３結にして初段増幅，次いでオペアンプでインピーダンス変換して出力（反転，ゲイン=1）するもの．負荷が32Ω以上で使い物になるらしい．ライン・プリアンプにもなる．電源は006P電池．

　早速取り寄せて，仕様をみると，結構凝っている．6418のプレート電圧は9V，次のオペアンプは5V（±2.5V）で駆動するため，レギュレータICが使われている．フィラメントには，オペアンプの5V電源から抵抗で2.5Vまで下げ，左右２本のフィラメントを直列にして，それぞれに1.25V10mAを供給する．そこで，電位が高い方の球のバイアスは，グリッドリーク兼用の入力VRのコールドをフィラメントにつなぎ，交流的にはフィラメントをコンデンサでアースにバイパスするというもの．これでグリッドバイアスは-1.25Vとなる．レギュレータICから周りにもう一工夫あって，電池の供給電圧が6.8V以下になるとLEDが点灯して知らせてくれるようになっている．

　キットはPCBとCR類，IC，真空管，それにおまけで廉価なヘッドホン（飛行機のなかにあるようなやつ）．抵抗はカーボン，コンデンサ類も汎用品．なので，交流信号の通るバイパスコンにはOSコン，カップリングの電解には手持ちのMuse，球からのデカップリングにはポリプロピレン・フィルムコンに変更した．VRも16φのきちんとした物に．

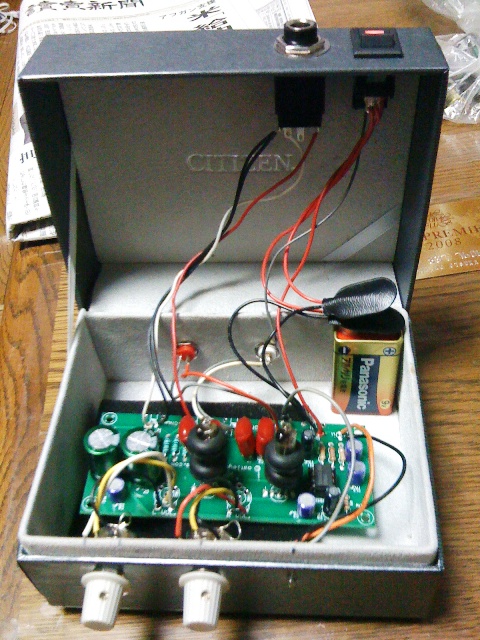

　一昨日仕事から帰って，夜に基盤の方はすぐに出来上がる．今日は，仮のケースを探してひととおり組み上げ，動作させるつもりで作業に入った．入れ物は，腕時計の入っていた厚紙の割としっかりした箱．これにロッカーSW，VR，RCAジャック，6.5φステレオプラグ用のジャックなどを組み込む．ロッカーSWのLEDは7mA位流すつもりでジャンク箱から1.15kの抵抗を見つけ，9Vラインにつないだ．6418にはマニュアルにしたがって，ゴムのグロメットをはめてマイクロフォニックを予防した．基盤は固定せず，スポンジシートを2つ折りにした上に置いた．



　完成したので，ポータブルCDをソースに，メインアンプは45シングル，そこにつながっているのがWE755Aてな構成のテレビ横装置につないでスイッチOn!．手持ちの006Pの電圧が7.5Vのせいか，VR中点で丁度ゲイン１程度みたい．音は特に悪くは無いのだが，VRに手を近づけると誘導ノイズがビーと出る．メインアンプのシャーシを触りながらだと，ノイズは出ない．原因をあれこれ考えていて，はたと気づく．VRのケースがフロートしているじゃないか．早速ケースをアースしてみたが，現象は変わらない．またあれこれ考えたり調べたりして，もうひとつ，VRのシャフトも浮いている．ケースが紙だった～！そこで，切れ端が残っていた銅シートを箱の内側に貼り付け，その上からVRを取り付け，銅シートをアースにつないで落着．

　しばらく鳴らした後，ヘッドホンだとどうなるのか，子供のインナーフォンで聴いてみた．すると，VRにガリが出る．ひどいものではないが，部品は新品だし，札幌ではこれ以上のものはないし，あきらめる．それに，ヘッドホンだとサーという熱雑音も少し聴こえる．これも真空管なんであきらめる，っていうか，こんなもんかも．

　次に，マイクロフォニックはどうかと思い，インナーフォンをしたまま基盤やら真空管やらを触ってみた，すると．．．．．ピーーーーンという高い音が，，，，と，止まらない．驚いたのは，線材を触っただけでも鳴り出し，止まらない．真空管の管壁を指で挟んでも変わらない．恐るべしマイクロフォニック．こいつには結構注意して組上げないといけないことが分かった．もう一つ，ロッカーSWのLEDは思ったより明るかった．もう少し電流を絞っても良さそうである．

　電気特性など確認したら，チューンアップを考えている．真空管の動作点を，も少し直線性の良いところ，Ipをもう少し流したい．たぶん，Epを上げることに（18Vだな）．ゲインが上がったら，PG帰還をかけるのも良いかも．VRのガリは，VRとG1の間にコンデンサを入れ，別途グリッドリークを入れたら良くなるかも．などなど．ケースはアルミ押し出し材を予定している．
